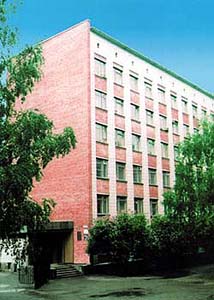

Научно-исследовательский институт интроскопии при Томском политехническом университете - научно-технический комплекс, осуществляющий исследования и разработку методов и средств неразрушающего контроля (НК), диагностику промышленных изделий, материалов и сооружений, испытания на радиационную стойкость материалов и изделий. НИИ электронной интроскопии при ТПУ был создан Постановлением Совета Министров РСФСР от 22.02.1968 г. (Приказ по Министерству высшего и среднего специального образования РСФСР № 85 от 07.03.1968 г.).
В 1958 г. при Томском политехническом институте был создан НИИ ядерной физики, электроники и автоматики (с 1975 г. - НИИ ЯФ). Первым директором этого НИИ был назначен И.П. Чучалин, который проделал большую работу по созданию первого при ТПИ научно-исследовательского института и, в частности, первого в СССР синхротрона с энергией электронов на 1,5 ГэВ. Одновременно с развитием НИИ ЯФ при ТПИ велись работы по другим, не менее важным направлениям в области технической физики. Это определялось как развитием науки в СССР, так и интенсивным развитием народного хозяйством страны, появлением новых отраслей промышленности - ракетной техники, атомной энергетики, химического машиностроения. Это явилось также стимулом к образованию в ТПИ специального конструкторского бюро по разработке и изготовлению бетатронов на средние энергии (от 9 до 35 МэВ). На базе СКБ по инициативе А.А. Воробьева в 1962 г. был создан НИИ электронной интроскопии, который сначала управлялся на общественных началах, а с 1968 г. стал госбюджетным.
Профессор А.А. Воробьев, при котором был образован НИИ электронной интроскопии, всегда придавал большое значение развитию в ТПИ неразрушающих методов контроля материалов и изделий. Для этого наряду с НИИ ядерной физики и НИИ ИН были открыты научно-исследовательские институты высоких напряжений, автоматики и электромеханики (госбюджетные) и ряд научно-исследовательских лабораторий.
Специфика
В институте получили развитие методы и средства радиационного, акустико-эмиссионного, ультразвукового, теплового, электрического, электромагнитного, и других видов неразрушающего контроля, основанные на разработках различных излучательных систем и приёмников излучения в сочетании с современными программами обработки изображений. Приоритетные результаты достигнуты в области создания и производства различных типов малогабаритных циклических индукционных ускорителей электронов - бетатронов как источников излучения для неразрушающего контроля, медицины и досмотровых систем. Исследования в области создания бетатронов и тепловых методов неразрушающего контроля обеспечивают институту мировую известность.
Развитие радиационных методов контроля материалов и изделий шло с применением различных видов источников радиации (тормозное излучение ускорителей, рентгеновское излучение, изотопные источники гамма-излучения, источники нейтронов). Большое внимание было уделено развитию скоростных автоматических методов контроля. Было создано несколько видов скоростных автоматических бетатронных, рентгеновских и изотопных дефектоскопов, которые позволили значительно повысить скорости контроля изделий по сравнению с радиографическими методами дефектоскопии при высокой чувствительности к выявлению дефектов. Создание комплексных систем способствовало решению задач дефектоскопии и интроскопии в широком диапазоне толщин различных материалов и изделий.
Возросла значимость работ НИИ интроскопии с переходом в него лабораторий малогабаритных бетатронов (руководители - профессора Л.М. Ананьев и В.Л. Чахлов) и сильноточных бетатронов (руководитель - профессор В.А. Москалев) из НИИ ЯФ.
Создание института
Создание научно-исследовательского института интроскопии начиналось задолго до официальной даты 7 марта 1968 года.
В 1959 году была создана кафедра № 27 "Дозиметрия и защита от ионизирующих излучений" ФТФ, главным образом, на базе бетатронной лаборатории № 2 ФТФ. Заведующим был назначен доцент Владимир Иванович Горбунов. Кафедра фактически стала кузницей кадров для будущего НИИ. Первыми аспирантами кафедры были Кулешов В.К., Пекарский Г.Ш., Завьялкин Ф.М., успешно защитившие в 1965 - 1966 годах кандидатские диссертации. Позже первыми докторами наук кафедры стали Горбунов В.И., Пекарский Г.Ш., Вавилов В.П., Янкелевич Ю.Б., Кулешов В.К., развивавшие свои научные направления в стенах созданного НИИ.
В 1961 году у В.И. Горбунова возникла идея создания на базе кафедры и бетатронной лаборатории научно-исследовательского института на общественных началах. Все, и в том числе ректор ТПИ Александр Акимович Воробьев, поддержали эту идею. Быстро была сформирована структура, выбраны основные направления, определены руководители подразделений. В 1962 году по инициативе Кулешова В.К. была создана лаборатория гамма - люминесценции, в которую вошли Кулешов В.К. (заведующий), Кузнецов В.Б., Янкелевич Ю.Б., Пекарский Г.Ш. В рамках лаборатории были разработаны и созданы изотопный сцинтилляционный спектрометр, рентгеновский спектрометр, бетатронный спектрометр, нейтронный спектрометр, рентгеновские и изотопные дефектоскопы, проводились теоретические и экспериментальные исследования. Пополнялись и ряды преподавателей. К уже работавшему Янисову В.В. присоединились Акимов Ю.М., Кармадонов А.Н., Елагин В.Б. и другие. Многие выпускники кафедры стали сотрудниками института: Киселев А.Н., Забродский В.А., Выстропов В.И., Вавилов В.П., Егоренко Ю.А. Совмещали должности д.т.н., проф. Кулешов В.К., д.т.н., проф. Пекарский Г.Ш., к.т.н., доц. Ланшаков В.Н., к.т.н., доц. Алхимов Ю.В. и многие другие.
С середины 60-х годов началась разработка методов дефектоскопии электронным пучком на основе использования индукционных ускорителей электронов-бетатронов, первый экземпляр которого под руководством профессора Воробьёва А.А. с сотрудниками был создан ещё в 1947 году. Следует отметить, что бетатронная тематика активно развивалась в то время в политехническом институте на кафедрах "Техника высоких напряжений" (зав. кафедрой - Воробьёв А.А.), "Промышленная и медицинская электроника" (зав. кафедрой Ананьев Л.М.) и в созданном НИИ ЯФ.
В 1968 году был создан НИИ электронной интроскопии при ТПУ как юридическое лицо во исполнение постановления СМ РСФР от 22.02.68 г. (Приказ по Министерству высшего и среднего специального образования РСФСР № 85 от 7 марта 1968 г.). Первым директором НИИ ЭИ был В.И.Горбунов (с 1968 г. по 1980 г.), заместителями у него в разные годы были Акимов Ю.М., Булаев О.Ф, Кононов Б.А., Осипов В.М. и Зубарев Г.С. Горбунов В.И. теперь уже совмещал две должности - заведующего кафедрой и директора НИИ электронной интроскопии. Значительная часть сотрудников института была укомплектована преподавателями и сотрудниками ФТФ.
Научные направления и разработки
Основные научные направления (из перечня научных направлений ТПУ):
1. Разработка и создание ускорителей заряженных частиц и других излучательных установок и их использование в науке и технологиях.
2. Теоретические исследования и разработка неразрушающих физических методов и приборов контроля качества материалов и изделий (радиационного, испытаний на радиационную стойкость материалов и изделий, теплового, ультразвукового, акустико-эмиссионного, электрического, электромагнитного, капиллярного, визуального и других видов неразрушающего контроля).
Основные направления деятельности по отраслям (по государственному рубрикатору научно-технической информации):
1. Приборы неразрушающего контроля изделий и материалов – 59.45, 29, 31, 33, 35, 37, 39, 71).
2. Ускорителя заряженных частиц и плазмы – 47.31.31.
3. Физика твердого тела – 29.19.
4. Контроль и управление качеством – 81.81.05, 17, 19.
5. Медицинская техника – 76.13.15.
6. Кадры – 81.79.11.
7. Водное хозяйство – 70.94.17; 70.81.05, 07.
Основным направлением деятельности НИИ ИН была и остается разработка научных основ и технических средств радиационных методов дефектоскопии материалов и изделий. Приоритетные результаты достигнуты в создании различных типов бетатронов для неразрушающего контроля. Это стационарные бетатроны на энергию от 18 до 35 МэВ, переносные малогабаритные на энергию до 10 МэВ и сильноточные на энергии 15-50 МэВ.
Стационарные бетатроны разрабатывались еще до создания НИИ ИН на физико-техническом факультете, а затем в НИИ ИН под руководством В.И.Горбунова. В разработку таких бетатронов большой вклад внесли О.Ф.Булаев, Г.А.Куницын, Г.Д.Браславский, Ю.А.Отрубянников и другие. Такие бетатроны успешно в течение многих лет работали и работают на Атоммаше, Барнаульском котельном заводе, НПО "Алтай", Уралхиммаше и других предприятиях.
Две другие группы бетатронов первоначально разрабатывались в отделе бетатронов НИИ ЯФ, а в 1979 году этот отдел из НИИ ЯФ был переведен в состав НИИ ИН. Переносные малогабаритные бетатроны, предназначенные в основном для неразрушающего контроля в нестационарных условиях, начали разрабатываться под руководством Л.М.Ананьева, потом эти разработки продолжил аспирант Л.М.Ананьев В.Л.Чахлов.
В создание малогабаритных бетатронов большой вклад внесли Чахлов В.Л., Ю.П.Ягушкин, М.М.Штейн, В.С.Пушин, А.А.Филимонов, В.Г.Волков, А.А.Звонцов, В.В.Романов, В.А.Касьянов, Ю.Д. Зрелов. Разработано несколько типов малогабаритных бетатронов на энергии от 1,5 до 7,5 МэВ. Уже в 1967 - 1968 гг. совместно с Томским приборным заводом был разработан серийный образец, а затем налажен промышленный выпуск малогабаритных плазмотронов. В 1969 - 1980 гг. было выпущено около 60 бетатронов. Десять из них были поставлены на экспорт в ГДР, Францию, Венгрию, Чехословакию, Польшу и Финляндию.
Сильноточные бетатроны разрабатывались под руководством В.А.Москалева. Эти бетатроны способны за цикл ускорять заряд примерно в 10 раз больший, чем в обычных бетатронах, и используются, в основном, для контроля быстро протекающих процессов. В разработку сильноточных бетатронов большой вклад внесли В.Г.Шестаков, В.Я. Гончаров и другие. В целом можно сказать, что семидесятые и восьмидесятые годы были благоприятными для развития института, институт интенсивно развивался, потребность в его разработках была огромная, но самое главное, что собранный коллектив был способен решать сложные и разнообразные задачи. И действительно, разработки появлялись как из рога изобилия, но мы-то понимаем, что за этим стоял огромный труд, способность и умение создавать новое и, конечно, особая творческая атмосфера.
В институте разрабатывались различные дефектоскопы и интроскопы с использованием жесткого тормозного излучения, генерируемого бетатронами, мягкого рентгеновского излучения нейтронов и электронов. Вопросы методики применения бетатронов для радиографии разрабатывались под руководством В.А.Бердоносова.
Для контроля изделий малой плотности, в том числе для теплозащитных плиток космического корабля "Буран", совместно с СКБ Нальчикского завода электровакуумных приборов разработан и стал выпускаться серийно рентгенвидикон ЛИ-404Б с бериллиевым входным окном.
В.С.Мелиховым с сотрудниками был создан мозаичный интроскоп для прямого преобразования импульсного рентгеновского излучения в видеосигнал на основе датчиков из высокоомного кремния. На базе газоразрядных приборов под руководством А.С.Кулешова создан ряд интроскопов для контроля быстропротекающих процессов, медицинской диагностики в полевых условиях, таможенного контроля. В лаборатории Ф.М.Завьялкина создано несколько изотопных гамма-дефектоскопов, которые применялись, в основном, для контроля при производстве вооружения. Впервые был создан образец томографа на базе импульсного бетатрона на 4 МэВ. Этот томограф позволял контролировать с высоким разрешением стальные изделия толщиной до 180 мм.
Под руководством О.И.Недавнего организовано серийное производство нескольких радиометрических приборов толщиномеров, плотномеров с использованием изотопов тормозного излучения. В развитие этого направления большой вклад внесли В.А.Забродский, Б.И.Капранов, О.А.Сидуленко. В отделе, возглавляемом Г.Ш.Пекарским, было создано и внедрено в различные отрасли промышленности более 30 различных типов нейтронных радиометрических приборов для определения влажности, уровней жидкости в сосудах, толщиномеры, обнаружители закупорок в трубопроводах.
Большой вклад в создание и внедрение этих приборов внесли В.Б.Елагин, А.И.Безуглов, П.В.Ефимов и другие.
Под руководством Ю.В.Волченко при использовании нейтронов разработаны комплексные установки контроля буровых растворов и контроля цементного растворов при цементировании скважин. А.Н.Кармадоновым выполнялись исследования по контролю качества изделий из дерева и автоматизации процессов деревообработки. Электромагнитные методы контроля развивались под научным руководством В.К.Жукова.
Под руководством Б.М.Епифанцева и В.П.Вавилова в НИИ ИН выполнялся большой объем исследований по тепловым (инфракрасным) методам неразрушающего контроля. Большинство исследований выполнено в виде создания аппаратурно-программных комплексов, включая пакеты программ для обработки результатов тепловых испытаний.
Такой бум развития НИИ во многом был связан с востребованностью оборонного комплекса Союза в разработках института и с наличием средств, выделяемых на данные тематики, но не менее важным являлась и способность коллектива не только создавать новое и доводить его, как принято говорить, до "железа".
Это в решающей степени и обусловило не только способность выжить в условиях экономических потрясений 90-х годов, но и выйти на путь, в какой-то мере, устойчивого развития в 2000-х годах.
Институт разрабатывал много приборов для контроля, которые были востребованы предприятиями топливно-энергетического комплекса. Идет сотрудничество с фирмами из Англии, Германии, США, Японии, Китаем, продолжается разработка новой техники, новых технологий. Идет совершенствование ускорителей, улучшение их массогабаритных показателей, мощности дозы излучения, размеров фокусного пятна. В течение последних нескольких лет проводились и завершены опытно-конструкторские работы по созданию контрольно-измерительных комплексов для измерения параметров буровых растворов и станций наземного контроля процесса цементирования нефтяных и газовых скважин. Мировое признание получили работы в области инфракрасной термографии и томографии. Возобновились исследования по радиационным испытаниям (электризация, радиационная стойкость) материалов, применяемых на искусственных спутниках Земли. Созданы новые системы очистки воды – озонаторы. Одна из них успешно внедряется на очистных сооружениях Ханты-Мансийска.В НИИ интроскопии разрабатываются и производятся медицинские бетатроны для лучевой терапии. Так, три малогабаритных бетатрона с выведенным электронным пучком работают в Томске. Первый бетатрон был установлен в клинике Савиных СМГУ и применяется при лечении поверхностных злокачественных и доброкачественных образований. Второй бетатрон находится в НИИ онкологии и установлен непосредственно в операционной. Его применяют для интрооперационной терапии электронным пучком. Третий бетатрон с энергией 10 МэВ также передан в распоряжение медиков НИИ онкологии для терапии электронным пучком. Координационный Комитет международной Программы «Партнерство ради Прогресса» пригласил НИИ интроскопии при ТПУ стать участником программы в числе других российских предприятий и предоставил НИИ интроскопии право маркировать продукцию логотипом GRAND CLICE D' OR (Большое золотое клише) для повышения престижа и увеличения объемов реализации.
Малогабаритные импульсные бетатроны типа МИБ
НАЗНАЧЕНИЕ
Бетатроны предназначены для неразрушающего контроля материалов и изделий, а также для решения ряда прикладных и научных задач.
Бетатрон - индукционный циклический ускоритель электронов, в котором энергия частиц увеличивается вихревым электрическим полем, создаваемым изменяющимся магнитным потоком, проходящим внутри орбиты частиц.
ХАРАКТЕРНЫЕ ОТЛИЧИЯ БЕТАТРОНА ОТ ДРУГИХ ИСТОЧНИКОВ ИЗЛУЧЕНИЯ
• Узкая диаграмма направленности пучка, а следовательно и меньшая радиационная опасность при работе в нестационарных условиях.
• Хорошая резкость изображения за счет малых размеров фокусного пятна.
• Портативность и мобильность большинства модификаций бетатронов.
• Невысокая стоимость по сравнению с другими типами ускорителей.
ДОПОЛНИТЕЛЬНЫМИ ПРЕИМУЩЕСТВАМИ ПОСЛЕДНИХ РАЗРАБОТОК ЯВЛЯЮТСЯ
• Простота обслуживания вследствие введения микропроцессорного управления.
• Повышенная надежность за счет разработки быстродействующих эффективных электронных схем защиты силовых цепей бетатрона.
• Низкий выход бракованных рентгенограмм из-за наличия встроенной и выносной системы дозиметрии пучка.
• Унифицированные узлы для различных типов бетатронов. Основные области применения малогабаритных бетатронов:
• неразрушающий контроль материалов и изделий, как в промышленности, так и строительстве;
• досмотр ручной клади, содержимого контейнеров и крупногабаритных транспортных средств;
• радиационные испытания радиоэлектронной аппаратуры с целью прогнозирования сроков ее службы в условиях космического пространства;
• радиационная терапия быстрыми электронами широкого класса заболеваний онкологического и иного характера.
Переносные моноблочные рентгеновские аппараты для промышленного применения
• Аппараты предназначены для использования в качестве источника излучения при неразрушающем контроле изделий, материалов и сварных соединений, а также для досмотра багажа, тары, посылок. Контроль может проводиться как радиографическим методом, так и с помощью рентгеновских интроскопов.
В аппаратах используется частотно-импульсный способ формирования рентгеновского излучения, при котором на трубку подают высоковольтные импульсы максимальной частотой около 1 кГц, по форме близкие и прямоугольным.
Такой способ формирования излучения обеспечивает аппаратам следующие преимущества:
• высокий рентгеновский выход по сравнению с сетевыми моноблочными аппаратами;
• низкий вес аппаратов;
• возможность широкой регулировки параметров излучения.
Применяемые в аппаратах рентгеновские трубки выпускаются серийно АОЗТ “Светлана-Рентген” и имеют относительно малые размеры фокусного пятна при большой мощности излучения.
Интроскопы рентгеновские и бетатронные
Назначение:
Интроскоп представляет собой комплекс аппаратуры, предназначенный для работы как в полевых (например, на трассах нефте- и газопроводов), так и стационарных условиях для неразрушающего контроля качества сварных соединений трубопроводов, сосудов высокого давления, различных металлических конструкций.
Принцип действия:
Принцип действия интроскопа основан на использовании излучения малогабаритных бетатронов, переносных рентгеновских аппаратов или изотопных источников для просвечивания объектов контроля и преобразования излучения в рентгенограмму с помощью сцинтилляционных экранов, телевизионной аппаратуры и цифровой электронной техники.
Состав установки:
1. выносной блок-преобразователь (устанавливается по месту контроля вместе с источником излучения);
2. блок компьютерной обработки (устанавливается за пределами зоны контроля);
3. комплект соединительных кабелей.
Условия работы и преимущества:
Интроскоп работоспособен в стационарных условиях и на базе автомобиля с крытым кузовом в диапазоне температур (-20...+40)°С. Интроскоп позволяет контролировать качество изделий без применения рентгеновской пленки. Результаты контроля запоминаются в виде цифровых рентгенограмм, а также документируются на бумажном носителе.
Экраны – преобразователи рентгеновского излучения в диапазоне энергий от 5кэВ до 30МэВ
Назначение:
• Комплект экранов - преобразователей рентгеновского излучения предназначен для регистрации и визуализации пространственно-распределенных потоков рентгеновского излучения в широком диапазоне энергий при радиационном контроле материалов и изделий и при медицинской рентгенодиагностике.
Принцип действия:
Принцип действия экранов – преобразователей основан на способности люминофоров преобразовывать рентгеновское излучение в видимое изображение.
Состав:
• рентгенолюминесцентные экраны на основе поликристаллического иодида цезия для регистрации излучения с энергией до 1 МэВ. Размер экранов 400х400мм2;
• монокристаллические экраны-преобразователи для регистрации рентгеновского и жесткого тормозного излучения с энергией от 50 кэВ до 30 МэВ. Диаметры экранов 80; 120; 150; 200 мм
Течеискатель специализированный АЭТ - 1МСС
Многофункциональный переносной прибор для персонала, обслуживающего линейную часть магистрального нефтепровода.
Функции:
Определение местоположения утечек жидкости на речных и болотных трубопроводах со льда или плавсредства при гидравлических испытаниях на герметичность в процессе их сооружения и при эксплуатации.
Определение местоположения утечек жидкости и газа на подземных трубопроводах Обнаружение мест частичных закупорок трубопроводов (при образовании парафиновых или ледяных пробок, при остановке очистных устройств); протечек в запорной арматуре. Контроль за прохождением внутритрубных объектов (скребков, дефектоскопов, разделителей и пр.) в произвольных точках трассы трубопровода с применением акустического зонда или сейсмоприемника.
Принцип действия:
Регистрация акустического шума, возникающего при истечении жидкости или газа через сквозной дефект при наличии перепада давления. Показания регистрируются с помощью стрелочного прибора. Поиск утечек в подводных трубопроводах осуществляется бесконтактно (через слой воды до 30 м); в болотных и подземных трубопроводах – контактно с интервалом измерений 100-300 м. Контроль за прохождением объектов внутри трубопроводов осуществляется встроенным устройством с таймером, цифровым индикатором и устройством звуковой сигнализации.
Система непрерывного контроля герметичности участков нефтепровода СНКГН - 1, СНКГН – 2 - система мониторинга герметичности.
Назначение:
Непрерывный автоматизированный контроль герметичности наиболее опасных для окружающей среды участков нефтепроводов и продуктопроводов. Аппаратура может работать как в составе АСУ трубопроводного транспорта, так и автономно.
Возможности системы:
В режиме Контроля герметичности при нарушении герметичности трубопровода в канал телесигнализации выдается сигнал, сообщающий о наличии утечки. В режиме Локализации (при подключении внешней микро-ЭВМ) определяется местоположение сквозного дефекта.
Принцип действия:
Основан на регистрации акустического шума (акустической эмиссии), возникающего при истечении жидкости через сквозной дефект при наличии в трубе избыточного давления и распространяющегося по трубопроводу.
Ультразвуковые толщиномеры серии ТАУ
• Ультразвуковые толщиномеры серии ТАУ предназначены для измерения толщины и других свойств изделий и объектов по времени распространения ультразвуковой волны
• Основным достоинством толщиномеров серии ТАУ является их высокая чувствительность, позволяющая оценивать остаточную толщину изделий практически без зачистки корродированной поверхности, по краске, окалине и нагару. Еще более сложные задачи ультразвукового контроля (контроль чугуна, толстостенных полипропиленовых труб, резины, обнаружение дефектов и т.д.) можно решить с помощью сверхчувствительного толщиномера ТАУ410
• Ультразвуковые толщиномеры могут эксплуатироваться в диапазоне температур от –30°С до +40°С, при экстренной необходимости можно проводить контроль при - 45°С.
• Толщиномеры ТАУ предельно просты в эксплуатации – все модели этой серии управляются всего лишь тремя кнопками, при этом по своим эксплуатационным возможностям они превосходят большинство приборов аналогичного назначения
• Питание толщиномеров осуществляется от встроенной аккумуляторной батареи, запаса энергии которой достаточно для непрерывной работы в течение 60 - 150 ч. Толщиномеры ТАУ малогабаритны (135х70х24 мм) и легки (180 г).
• Толщиномеры серии ТАУ комплектуются пъезопреобразователями оригинальной конструкции, которая защищена патентом РФ № 2183831 и допускает многократную замену изношенных чувствительных элементов датчиков. Кроме этого преобразователи толщиномеров ТАУ имеют минимальную площадь акустического контакта, что заметно сокращает трудозатраты по подготовке зоны контроля.
• Толщиномеры серии ТАУ зарегистрированы в государственном реестре средств измерений под № 21928-03 (сертификат Госстандарта № 16183), а также рекомендованы к применению на предприятиях Российского Речного Регистра (Свидетельство о признании № 2105-2 от 16.09.02).
• Толщиномеры ТАУ допущены к применению и импорту в Республику Казахстан (сертификат № 1013, зарегистрированный в реестре под № KZ.02.03.001156-2002/21928-01).
Бетатроны, тепловые дефектоскопы, роботизированные комплексы ультразвукового контроля, досмотровые комплексы – регулярно закупаются заказчиками из США, Китая, Великобритании, Германии, Франции, Польши, Казахстана, Латвии, Японии, Финляндии, Индии.
Руководители и сотрудники НИИ ИН
Горбунов Влидимир Иванович (19.04.1929 – октябрь 2008 гг.) – доктор технических наук, профессор кафедры прикладной физики Физико-технического факультета ТПУ, директор НИИ ИН при ТПИ в 1968 - 1980 гг. – директор НИИ ВН при ТПИ. Горбуновым была создана научная и педагогическая школа по разработке и исследованию неразрушающих методов и средств контроля.
В НИИ ИН была создана материальная база площадью 8000 кв. м., включая специальные бункера для работы с излучением, оснащенные исследовательским и технологическим оборудованием. Основными направлениями научной работы института были изотопная и рентгеновская дефектоскопия, бетатронная дефектоскопия, радиационная интроскопия, дефектоскопия быстрыми электронами, электромагнитная дефектоскопия и структуроскопия, контроль лесоматериалов, нейтронная дефектоскопия, исследования взаимодействия излучения с веществом, автоматизация систем контроля.
Горбунов В.И. был руководителем рядом крупных государственных программ по разработке электронных ускорителей заряженных частиц - бетатронов для неразрушающих методов контроля и использования их в народном хозяйстве.
Созданная Горбуновым научная школа по разработке и исследованию неразрушающих методов и средств контроля материалов и изделий, а также средств радиационной защиты человека и окружающей среды получила известность в стране и за рубежом.
Горбунов и его учениками созданы научные и инженерные основы проектирования и создания малогабаритных электронных ускорителей заряженных частиц – бетатронов, методов и средств радиационной и акустической дефектоскопии и интроскопии, методов радиационной безопасности. В НИИ ЭИ были разработаны десятки уникальных приборов и установок; внедрение их в производство позволило повысить качество выпускаемой продукции и сэкономить сотни миллионов рублей.
На основе теоретических и экспериментальных исследований в НИИ разработано несколько типов изотопных и рентгеновских дефектоскопов и интроскопов, а также скоростных бетатронных дефектоскопов, позволяющих в условиях промышленного производства вести стопроцентный автоматический или полуавтоматический контроль материалов и изделий с высокой чувствительностью к выявлению дефектов и автоматической записью полученной информации о качестве продукции.
С 1980 г. в рамках программ ГК НТ СССР, МВиССО РСФСР была начата разработка нового направления в области неразрушающих методов контроля – использование акустической эмиссии, создаваемой с помощью ВЧ и лазерной техники. Она позволила создать новые методы дистанционного предварительного обнаружения возникновения опасных микротрещин в работающих изделиях.
Чахлов Владимир Лукьянович (09.01.1934 - 12.05.2011 гг.) – доктор физико-математических наук, профессор кафедры «Физические методы и приборы контроля качества материалов» Томского политехнического университета, директор НИИ ИН при ТПУ в 1980 - 2008 гг.
В НИИ интроскопии при Томском политехническом университете под руководством Владимира Лукьяновича Чахлова проведены и успешно завершены опытно-конструкторские работы по созданию нового поколения индукционных импульсных ускорителей электронов - бетатронов, предназначенных для решения широкого круга практических задач в науке, технике и медицине. В результате закончена разработка и освоен серийный выпуск компактного бетатрона на 3 МэВ для использования в инспекционных системах контроля крупногабаритных объектов-контейнеров, вагонов и т. п. на предмет обнаружения оружия, взрывчатки, наркотиков и других, запрещенных к перевозке, закладок. Разработаны более мощные бетатроны на 7,5 МэВ и 18 МэВ, первый из них предназначен для использования в неразрушающем контроле материалов, изделий, процессов, второй разработан специально для научных исследований методов генерации и изучения новых видов электромагнитного излучения. Введены в строй и успешно эксплуатируются бетатроны с выведенным пучком электронов с энергией 10 МэВ для лечения онкологических больных (г.г. Томск, Челябинск). Подходят к концу клинические испытания такого ускорителя в г. Ковентри (Великобритания). Совместно с британской фирмой «John Macleod Electronics Limited» проведена модернизация и продолжен на кооперативной основе выпуск малогабаритных бетатронов, в том числе наиболее популярного МИБ-6 (в экспортном варианте РХВ-6), успешно применяемых для радиографического контроля и интроскопии в нестационарных условиях. Благодаря высокому качеству и продуманной рекламной кампании малогабаритные бетатроны совместного производства заняли рынок установок для радиографии во многих странах Запада и Ближнего Востока.
Владимир Лукьянович Чахлов, работая директором и являясь научным руководителем по ряду направлений деятельности НИИ интроскопии, внес определяющий вклад в успешное продвижение разработок института на международный рынок наукоемкой продукции, развитие международного научно-технического сотрудничества на его основе. В последние годы продукция института на основании долгосрочных соглашений регулярно поставляется в Великобританию (фирма JME Ltd), Германию (фирмы Heimann Sistems GmbH и Smitts Heimann GmbH), а по отдельным контрактам в Китай, США, Финляндию, Японию, Казахстан, Латвию. Динамично развивается научно-техническое сотрудничество, в его рамках ученые института проводят научные исследования и ОКР по заказам фирм «Адельфи Технолоджи» (США), «Шлюмберже» (Великобритания), «Хайманн системе ГмбХ» (Германия), Фраунгоферовского института неразрушающих методов контроля (Германия), Хиросимского университета (Япония) . В настоящее время поступления от экспорта составляют более 30 % доходов института. В конкурсе на звание «Лучший участник внешнеэкономической деятельности» институт признан победителем по итогам 2002 года в номинации «учреждения научно-образовательного комплекса и сферы услуг» Томской области. Работа Чахлова по защите научно-технического потенциала России отмечена медалью «За взаимодействие с ФСБ России» (Приказ ФСБ России от 16.02.2004 № 99).
Под руководством и при личном участии Чахлова в последние годы в НИИ интроскопии выполнен ряд основополагающих НИР и ОКР по созданию акустических и акустоэмиссионных приборов для контроля трубных и внутритрубных объектов нефтепроводного транспорта, а также по созданию бетатронных и рентгеновских интроскопов, систем обработки изображений и инспекционных систем контроля крупногабаритных объектов. На основе научного, технического и кадрового потенциала института созданы и успешно работают межотраслевой региональный центр подготовки и аттестации специалистов неразрушающего контроля; межотраслевой региональный центр повышения квалификации сварщиков и специалистов сварочного производства. [7] В НИИ интроскопии при Томском политехническом университете под руководством Владимира Лукьяновича Чахлова проведены и успешно завершены опытно-конструкторские работы по созданию нового поколения индукционных импульсных ускорителей электронов - бетатронов, предназначенных для решения широкого круга практических задач в науке, технике и медицине. В результате закончена разработка и освоен серийный выпуск компактного бетатрона на 3 МэВ для использования в инспекционных системах контроля крупногабаритных объектов-контейнеров, вагонов и т. п. на предмет обнаружения оружия, взрывчатки, наркотиков и других, запрещенных к перевозке, закладок. Разработаны более мощные бетатроны на 7,5 МэВ и 18 МэВ, первый из них предназначен для использования в неразрушающем контроле материалов, изделий, процессов, второй разработан специально для научных исследований методов генерации и изучения новых видов электромагнитного излучения. Введены в строй и успешно эксплуатируются бетатроны с выведенным пучком электронов с энергией 10 МэВ для лечения онкологических больных (г.г. Томск, Челябинск). Подходят к концу клинические испытания такого ускорителя в г. Ковентри (Великобритания). Совместно с британской фирмой «John Macleod Electronics Limited» проведена модернизация и продолжен на кооперативной основе выпуск малогабаритных бетатронов, в том числе наиболее популярного МИБ-6 (в экспортном варианте РХВ-6), успешно применяемых для радиографического контроля и интроскопии в нестационарных условиях. Благодаря высокому качеству и продуманной рекламной кампании малогабаритные бетатроны совместного производства заняли рынок установок для радиографии во многих странах Запада и Ближнего Востока.
Владимир Лукьянович Чахлов, работая директором и являясь научным руководителем по ряду направлений деятельности НИИ интроскопии, внес определяющий вклад в успешное продвижение разработок института на международный рынок наукоемкой продукции, развитие международного научно-технического сотрудничества на его основе. В последние годы продукция института на основании долгосрочных соглашений регулярно поставляется в Великобританию (фирма JME Ltd), Германию (фирмы Heimann Sistems GmbH и Smitts Heimann GmbH), а по отдельным контрактам в Китай, США, Финляндию, Японию, Казахстан, Латвию. Динамично развивается научно-техническое сотрудничество, в его рамках ученые института проводят научные исследования и ОКР по заказам фирм «Адельфи Технолоджи» (США), «Шлюмберже» (Великобритания), «Хайманн системе ГмбХ» (Германия), Фраунгоферовского института неразрушающих методов контроля (Германия), Хиросимского университета (Япония) . В настоящее время поступления от экспорта составляют более 30 % доходов института. В конкурсе на звание «Лучший участник внешнеэкономической деятельности» институт признан победителем по итогам 2002 года в номинации «учреждения научно-образовательного комплекса и сферы услуг» Томской области. Работа Чахлова по защите научно-технического потенциала России отмечена медалью «За взаимодействие с ФСБ России» (Приказ ФСБ России от 16.02.2004 № 99).
Под руководством и при личном участии Чахлова в последние годы в НИИ интроскопии выполнен ряд основополагающих НИР и ОКР по созданию акустических и акустоэмиссионных приборов для контроля трубных и внутритрубных объектов нефтепроводного транспорта, а также по созданию бетатронных и рентгеновских интроскопов, систем обработки изображений и инспекционных систем контроля крупногабаритных объектов. На основе научного, технического и кадрового потенциала института созданы и успешно работают межотраслевой региональный центр подготовки и аттестации специалистов неразрушающего контроля; межотраслевой региональный центр повышения квалификации сварщиков и специалистов сварочного производства.
Жуков Владимир Константинович (09.10.1937 - 11.09.2020 гг.) – профессор кафедры информационно-измерительной техники ТПУ. Работал в НИИ ИН при ТПИ в 1975 - 1986 гг. заведующим лабораторией, заведующим отделом электромагнитных методов контроля.
Научная работа связана с исследованием новых вихретоковых методов и технических средств для контроля различных протяженных изделий, а также методов и средств для неразрушающего контроля изделий специального назначения по заказам оборонных предприятий.
Под руководсвом Жукова в ТПУ сформировалась Томская школа электромагнитного неразрушающего контроля. Научную основу этой школы составляют теоретические исследования Владимира Константиновича по вихретокоавым преобразователям с переменной геометрией поля возбуждения. На базе исследований, выполненных Жуковым в НИИ ИН разработаны 4 базовые модели электромагнитных дефектоскопов и две базовые конструкции металлоискателей специального назначения, а также измерители электростатических потенциалов и напряженности импульсных электрических полей. На основе базовых моделей были изготовлены дефектоскопы для Челябинского трубопрокатного завода, ПО «Нормаль» (Нижний Новгород), Западно-Сибирского металлургического комбината, ГПЗ-5 (Томск), Новосибирского электровакуумного завода и других предприятий страны.
По заданию правоохранительных органов были изготовлены несколько специальных металлоискателей, а по заданию нефтяников – вихретоковый толщиномер стенок труб. По данному научному направлению Жуков опубликовал монографию «Электромагнитный и магнитный контроль». В 90-е гг. работы по совершенствованию электромагнитных методов неразрушающего контроля коллективом кафедры ИИТ, руководимой Владимира Константиновича совместно с отделом №6 НИИ интроскопии велись в направлении их комбинирования др. методами и использования средств вычислительной техники.
