Ми-4 — советский многоцелевой вертолёт, разработанный в ОКБ Миля в начале 1950-х годов.

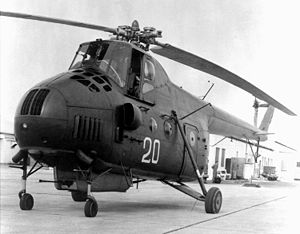

300px-Soviet Mi-4 helicopter.jpg
Советский авиаконструктор М.Л. Миль

История создания

Разработка вертолёта среднего класса Ми-4 началась в сентябре 1951 года. Разрабатывая Ми-4, ОКБ Миля преследовало цель ликвидировать отставание в разработке вертолётов среднего класса: известно, что США активно использовали вертолёты, в частности «Чикасо», в ходе войны в Корее. Несмотря на сходную компоновку с Н-19 (S-55), новый советский вертолёт существенно отличался от американского, в первую очередь — намного большими размерами и массой. Разработка была выполнена в очень короткий срок: уже в апреле 1952 года начались первые испытания вертолёта на привязи. Первый полёт на Ми-4 выполнил лётчик-испытатель В. В. Винницкий 3 июня 1952 года. В декабре того же года начался серийный выпуск вертолёта на Саратовском авиационном заводе. С 1953 года вертолёт Ми-4 также выпускался на Казанском вертолётном заводе, который являлся головным по этой теме вплоть до снятия вертолёта с производства в 1966 году.

Конструкция

Вертолет одновинтовой схемы с рулевым винтом, одним ПД и четырехопорным шасси.

Фюзеляж полумонококовой конструкции, с поршневым двигателем, установленным в наклонном положении в носовой части, и двухместной кабиной экипажа над ним. Центральную часть фюзеляжа занимает грузовая кабина размерами 4.15 х 1.70 х 1.6м и объемом 16м3 с задним грузовым люком размерами 1.86 х 1.6м с опускающимся грузовым трапом и открывающимися в стороны створками. Шасси четырехопорное, неубирающееся, главные опоры ферменной конструкции, с масляно-воздушными амортизаторами и тормозными колесами размером 700 х 850мм, передние опоры с самоориентирующимися колесами размером 100 х 150мм, на конце хвостовой балки снизу размещена предохранительная хвостовая опора с воздушным амортизатором.

Несущий винт четьгрехлопастный, с шарнирным креплением лопастей и фрикционными демпферами. Рулевой винт диаметром 3.6м, трехлопастный, толкающий, с деревянными лопастями трапециевидной формы в плане.

Силовая установка состоит из одного двухрядного звездообразного 14-цилиндрового поршневого двигателя АШ-82В с принудительным воздушным охлаждением, установленного в наклонном положении в носовой части фюзеляжа и снабженного открывающимися в стороны створками для облегчения обслуживания; по бокам фюзеляжа размещены боковые воздухозаборники системы воздушного охлаждения с осевым вентилятором.

Топливная система состоит из одного мягкого протестированного бензобака емкостью 1000л в специальном контейнере в центральной части фюзеляжа. Для перегоночных полетов в грузовой кабине устанавливается дополнительный бак емкостью 275л.

Маслосистема состоит из одного маслобака емкостью 65л и маслорадиатора, охлаждаемого воздухом от вентилятора двигателя.

Трансмиссия состоит из главного редуктора с муфтой свободного хода и собственной маслосистемой, промежуточного редуктора, редуктора рулевого винта, соединительных валов и тормоза несущего винта, скорость вращения вала несущего винта на взлетном режиме 198 об/мин, на номинальном режиме 178 об/мин.

Система управления впервые в практике отечественного вертолетостроения выполнена бустерной, с гидроусилителями по всем четырем каналам, работа которых обеспечивается от основной и дублирующей гидросистем с рабочим давлением 3.9—5.9МПа. Управление вертолетом двойное, с пружинными загрузочными механизмами.

Модификации

Ми-4 - основной военный серийный вариант с двухстворчатой дверью в задней части фюзеляжа.

Ми-4П - гражданский транспортный вариант, широко использовавшийся Аэрофлотом и вмещавший от 8 до 11 пассажиров в кабине, оснащенной креслами; используется и в санитарном варианте.

Ми-4С - в основном сельскохозяйственный вариант, использовался и для тушения пожаров. Z-5 - китайский военный вариант вертолета Ми-4. «Сюанфенг» («Xuanfeng»): китайское наименование гражданского варианта вертолета Ми-4.

Ми-4М - противолодочный вариант вертолета Ми-4 поступил на вооружение в 1956 г. Впоследствии выпускались его модификации с учетом изменения в конструкции и некоторым усовершенствованием противолодочного оборудования: Ми-4АМ, Ми-4ВМ.

Эксплуатация

Вертолеты Ми-4 эксплуатировались более широко, чем Ми-1. В просторной грузовой кабине Ми-4 можно было перевозить: 16 десантников или 8 раненых; автомобиль ГАЗ-69 или два мотоцикла М-72 с колясками и 5 десантников; полевую пушку с расчетом и запасом снарядов или два миномета калибра 83 мм с расчетами и 7 ящиками мин. Помимо десантно-транспортных операций, Ми-4 после определенного переоборудования использовались для спасательных работ и эвакуации больных и раненных.

Вертолеты Ми-4 сначала поступали в войсковые вертолетные эскадрильи, а затем из них уже формировались отдельные вертолетные полки – по несколько на военный округ или группу войск. Помимо войсковой авиации, вертолетами Ми-4 стали укомплектовывать отдельные эскадрильи других видов вооруженных сил.

В ходе эксплуатации вертолет Ми-4 постоянно модернизировался.

Летно-технические характеристики

Приведённые ниже характеристики соответствуют модификации Ми-4А

Экипаж: 3 чел.

Пассажиры: 16 чел.

Диаметр несущего винта: 21 м

Диаметр рулевого винта: 3,6 м

Длина фюзеляжа: 16,8 м

Высота: 4,4 м

Масса пустого вертолёта: 4900 кг

Нормальная взлётная: 6950 кг

Максимальная взлётная: 7600 кг

Максимальная грузоподъёмность: 1600 кг

Внутренний запас топлива: 1000+500 кг

Силовая установка:

Количество, тип, марка: 1 х АШ-82В

Мощность: 1 х 1700 л.с.

Крейсерская скорость: 140 км/ч

Максимальная скорость: 226 км/ч

Дальность полёта практическая: 465 км

Статический потолок: 1200 м

Динамический потолок: 5500 м.
