Советский авиаконструктор Н.И. Камов

Ка-8 («Иркутянин») – легкий вертолет, первый вертолет Н.И. Камова. Впервые поднялся в воздух 12.11.1947 г. Был представлен на воздушном параде в Тушино в 1948 г. Построено 3 экземпляра.

Разработка

Деятельность опытно-конструкторского бюро по вертолетостроению Н. И. Камова с начала его создания (07.10.1948 г. под обозначением ОКБ-2) неразрывно связана с Военно-Морским Флотом и созданием вертолетов двухвинтовой соосной схемы. В 1945 г. группой энтузиастов под руководством Н.И. Камова началась разработка опытного сверхлегкого вертолета двухвинтовой соосной схемы Ка-8 «Иркутянин» с мотоциклетным двигателем М-72 мощностью 38 л.с, названного «летающим мотоциклом». Вертолет отличался простой конструкцией с ферменной рамой вместо фюзеляжа и не имел кабины.

03.05.1946 г. вышел приказ № 26 начальника 7-го Главного управления МАП, заместителя министра и начальника ЦАГИ С.Н.Шишкина о переводе группы Камова в Бюро новой техники ЦАГИ (БНТ).

Официально Н.И.Камов получил задание написать книгу о винтовых летательных аппаратах. Но фактически еще до переезда в БНТ началось проектирование одноместного вертолета соосной схемы с мотоциклетным мотором. Прототипом для машины послужил ранцевый вертолет американца Х.Пентекоста "Хоппикоптер 100", испытания которого только что начались. На вертолете использовался легкий мотоциклетный двигатель. Он крепился на спине пилота, а для управления служила одна ручка, при помощи которой осуществлялись все функции, обычно разделенные между штурвалом, педалями, рычагом общего шага и сектором газа. Приборов не было.

Николаю Ильичу эта компоновка не понравилась. "Только не на спину" - говорил он. "Представьте, что вы с мешком картошки на плечах прыгаете со шкафа. Мотор нужно поставить спереди, а летчика посадить за валом несущих винтов, чтобы, как говорил Ришар, было чего ломать при грубой посадке. Вместо колес необходимы поплавки, тогда можно взлетать и садиться и на землю, и на воду, и на снег".

Проектирование вертолета продвигалось достаточно быстро. К работе привлекались и специалисты из других организаций. Колонку с распределительным редуктором спроектировал Н.Г.Русанович - бывший сотрудник Камова, работавший в ЦАГИ у М.Л.Миля. Аэродинамический расчет выполнили Б.Я.Жеребцов и В.П.Бахур - специалисты КБ И.П.Братухина. Правда, эти материалы приходилось дорабатывать по результатам расчетов на прочность и в связи с изменением параметров при проектировании. Аэродинамические расчеты выполнялись сначала по методу Миля и Ярошенко, опубликованному в журнале "Техника Воздушного флота", а затем по методу Л.С.Вильдгрубе. Его расчет был впоследствии опубликован в том же журнале.

Механические детали вертолета делались на заводе № 156, относящемуся к ОКБ Туполева.

Конструкция

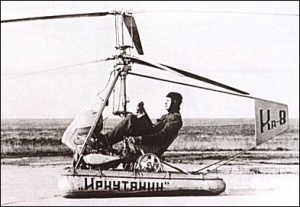

Вертолет представлял собой простую конструкцию из стальных труб, укрепленную на двух надувных цилиндрических баллонах и с открытым креслом для летчика. Двигатель мощностью 20 кВт (27 л. с.) вращал в противоположных направлениях два соосных винта. Эта схема позволила освободить аппарат от сложностей, которые были связаны с компенсацией реактивного вращающего момента с помощью хвостового винта.

Эксплуатация

Первый полет на нем летчик-испытатель М. Д. Гуров совершил 12 октября 1947 г., а 25 июля 1948 г. на воздушном празднике в Тушино были продемонстрированы полеты по кругу и впервые взлет и посадка с платформы грузового автомобиля ЗИС-150. После успешной демонстрации вертолета Ка-8 по предложению командования ВМФ 7 октября 1948 г. было создано опытно-конструкторское бюро (ОКБ-2) под руководством главного конструктора Н. И. Камова для проектирования и постройки легкого связного вертолета корабельного базирования на базе вертолета Ка-8.

В целом показ Ка-8 произвел самое благоприятное впечатление не только на простых зрителей, но и на руководителей страны. Сам И.В.Сталин передал Камову свои поздравления и прямо во время парада приказал министру авиационной промышленности предоставить конструктору все возможности для полноценного продолжения работ. Вертолет уже на следующий день затребовали в Научно-исследовательский институт ВВС ВМФ. Так как для проведения всесторонних испытаний одного экземпляра «Иркутянина» было недостаточно, поступило срочное задание изготовить еще две аналогичные машины. Простота конструкции Ка-8 позволила выполнить заказ незамедлительно. Институтские испытания продлились недолго и показали, что в исходном виде Ка-8 не подходит для эксплуатации на флоте. Из-за конических поплавков мореходность вертолета оказалась просто никакой – на малейшей волне он заваливался назад. Применив цилиндрические поплавки, этот недостаток удалось устранить. Хуже обстояло дело с силовой установкой. Мощность мотора была явно мала. Более того, сам мотоциклетный двигатель с его «спиртзином» не годился для военного летательного аппарата.

Летно-технические характеристики

Модификация Ка-8

Диаметр несущего винта, м 5.60

Длина,м 3.70

Высота ,м 2.50

Масса, кг

пустого 183

нормальная взлетная 320

Тип двигателя 1 ПД М-75

Мощность, кВт 1 х 20

Максимальная скорость, км/ч 80

Динамический потолок, м 250

Статический потлок, м 50

Экипаж, чел 1.
