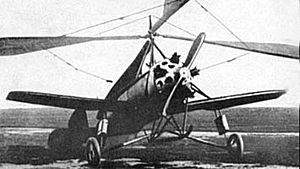

КАСКР-1 - первый советский экспериментальный автожир, построенный в 1929 авиасекцией ЦК Осоавиахима СССР по проекту Н. И. Камова и Н. К. Скржинского. Имел также название «Красный инженер».

История создания

В 30 - 40-е годы как в нашей стране, так и за рубежом происходило накопление научных и экспериментальных данных в области вертолетостроения, послуживших трамплином для перехода на новый уровень проектирования винтокрылых машин. Во время образовавшейся "паузы" выдвинулись на передний план автожиры - разновидность винтокрылых аппаратов. Идея автожира с авторотирующим несущим винтом, не теряющим частоты вращения при отказе двигателя в полете, возникла у испанского инженера Хуана де ла Сьерва, в будущем известного авиаконструктора. В нашей стране в этот период также конструировали автожиры с шарнирным креплением лопастей к втулке несущего винта. Первый автожир КАСКР-1 был построен инженерами-энтузиастами Н.И.Камовым и Н.К.Скржинским.

Автожир (от греческого autos — сам и gyros — круг, вращение) — летательный аппарат тяжелее воздуха, у которого подъемная сила возникает на несущем винте, вращающемся свободно под действием набегающего потока воздуха, проходящего через диск несущего винта, а тяга создается силовой установкой. Это дает уменьшение взлетной и посадочной скоростей, разбега и пробега.

В первоначальных типах автожира несущий винт перед взлетом приводился во вращение вручную путем раскрутки или от тянущего винта, и число оборотов его увеличивалось уже при рулении и разбеге. Позднее были оборудованы специальные приводы к несущему винту от двигателя автожира.

Конструкция

Выполнен по схеме с крылом, хвостовым оперением и аэродинамическими органами управления (рули, элероны). Использован фюзеляж самолёта У-1. Несущий винт четырёхлопастный, расчального типа, с вертикальными и горизонтальными шарнирами, диаметр 12 м. Двигатель М-2 мощностью 88,3 кВт. Взлётная масса 950 кг, максимальная скорость 90 км/ч.

Эксплуатация

Автожир КАСКР-1 был выпущен осенью 1929 г. Поднялся в воздух 25.09.1929 г. Пилотировал автожир И.В.Михеев, а в задней кабине находился его создатель Н.И.Камов. При первой пробе двигателя на земле 01.09.1929 г. лопасти ротора от потока винта начали вращаться, но при достижении некоторой скорости что-то изменилось в их уровне и они сбили руль управления, причем были повреждены сами. Тогда первоначальную форму руля У-1 пришлось изменить, и на всех последующих наших автожирах он уже был низким, вытянутым назад. Затем, когда начиналось руление, реактивный момент винта валил аппарат на бок. Пришлось подвесить груз в 8 кг под правое крыло, но опрокидывающий момент все же оставался из-за разности скоростей лопастей справа и слева при движении аппарата. Управляться с ним научились не сразу, случались поломки и аварии. Вскоре аппарат, даже не взлетев, скапотировал, перевернулся на спину и был сильно поврежден.
